Linge de production de nitrate d'Ammonium (100,000-300,000 t/an)
Une installation complète de production d'engrais composés de nitrate d'ammonium, supportant à la fois les procédés de granulation et de cristallisation.
- Capacité de production : 100 000 à 300 000 tonnes par an
- Qualité produit : conforme à la norme GB/T 2945-2017 Nitrate d'ammonium (qualités granulée et cristalline)
Classification des procédés de production du nitrate d'ammonium
Les procédés de fabrication du nitrate d'ammonium se distinguent selon plusieurs critères techniques :
- Par pression de neutralisation: Procédé atmosphérique et Procédé sous pression
- Par concentration de l'acide nitrique et préchauffage: Procédé sans évaporation, Procédé à évaporation mono-étagée et Procédé à évaporation bi-étagée (ou tri-étagée)
- Par mode de formation du produit : procédé de granulation, procédé de cristallisation
- Procédé de cristallisation
- Procédé de granulation
- Matières premières

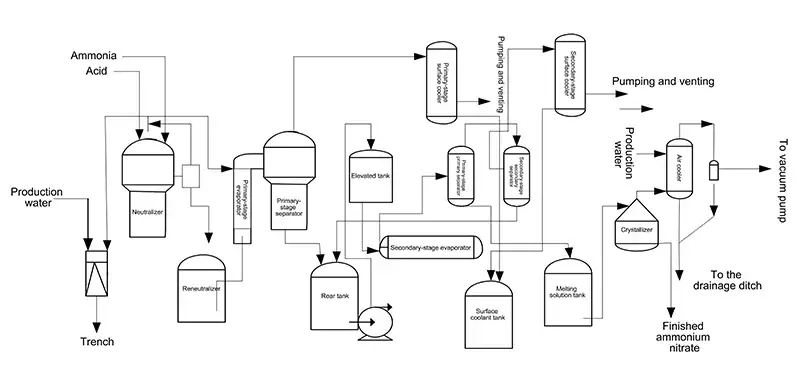

Le procédé de cristallisation comprend les étapes principales suivantes : neutralisation de l'ammoniac gazeux et de l'acide nitrique, évaporation de la solution de nitrate d'ammonium, cristallisation sous vide, conditionnement du produit, neutralisation des vapeurs résiduelles et condensation de la vapeur d'évaporation.
- Neutraliseur
- Évaporateur premier étage
- Re-neutraliseur
- séparateur de premier étage
- Condenseur de surface de premier étage
- Condenseur de surface de deuxième étage
- Séparateur primaire de deuxième étage
- Séparateur secondaire de deuxième étage
- Évaporateur de deuxième étage
- Refroidisseur de gaz
- Cristallisoir
- Bac de liqueur refroidie en surface
- Bac de fusion
- Bac de rétention ou (Bac tampon)
- Machine de conditionnement ou (Machine d'emballage)

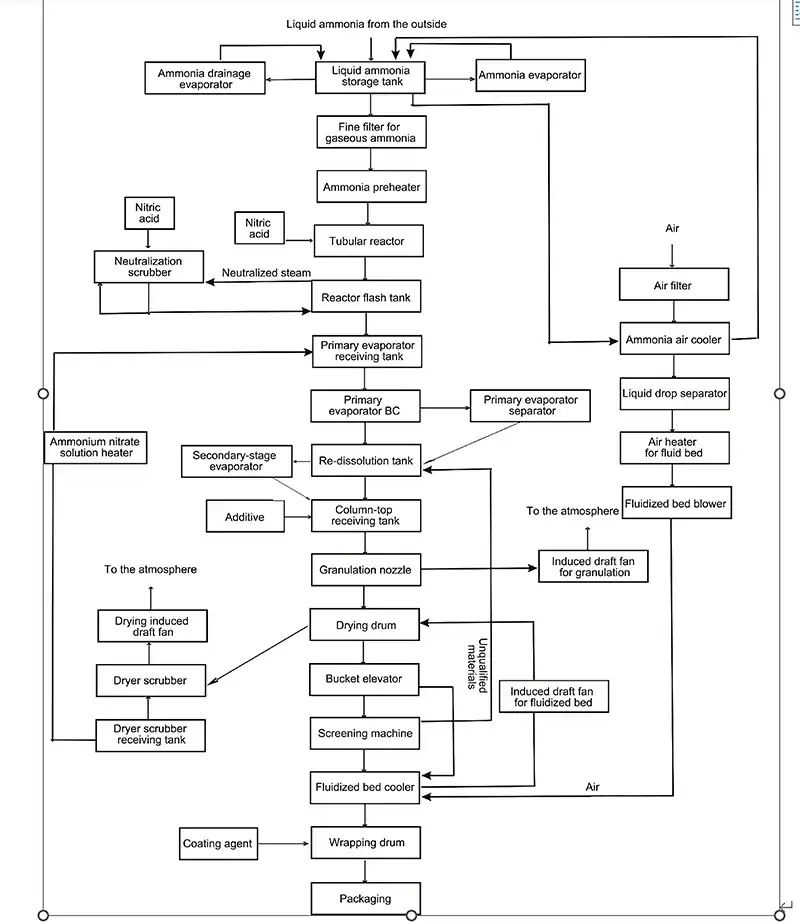

Dans le procédé de granulation, l’ammoniac gazeux réagit avec l’acide nitrique au sein d’un réacteur tubulaire pour former une solution de nitrate d’ammonium. Cette solution est par la suite déchargée dans une cuve de détente (flash tank). Après détente, la solution est dirigée vers un évaporateur où elle est concentrée jusqu’à une teneur d’environ 96 % en poids, puis elle s’écoule vers un ballon de séparation sous vide et un bac de refusion (remelt tank).
La masse fondue de nitrate d’ammonium ainsi concentrée est transportée par pompage vers le réservoir d’alimentation situé en tête de la tour de prill. Sous agitation, la solution à 96 % est introduite dans les buses de granulation et pulvérisée vers le bas depuis le sommet de la tour. Les gouttelettes sont refroidies par un courant d’air à contre-courant, ce qui permet la formation de granulés solides de nitrate d’ammonium.
Les granules sont alors recueillis en pied de tour, puis ils sont acheminés via un collecteur, un convoyeur inférieur, un convoyeur à bande de pré-séchage et un sécheur.
Après séchage, les granules sont tamisés. Les produits conformes sont transférés vers un refroidisseur à lit fluidisé et un enrobeur, où un agent anti-mottant est appliqué. Le produit fini est ensuite dirigé vers un système d’ensachage automatique avant d’être stocké dans l’entrepôt.
- Évaporateur de purge d'ammoniac
- Évaporateur d'ammoniac
- Préchauffeur d'ammoniac
- Condenseur des gaz de lavage du procédé
- Évaporateur
- Séparateur de l'évaporateur
- Condenseur de l'évaporation
- Condenseur de surface de cristallisation
- Réacteur tubulaire
- Bâche de détente du réacteur
- Tour de lavage des gaz de neutralisation
- Réservoir de stockage du nitrate d'ammonium
- Bac de refusion
- Tour de granulation
- Récupérateur inférieur de la tour
- Sécheur
- Refroidisseur vertical
- Ventilateur d'extraction ou (tirage induit)
- Dépoussiéreur à cyclone
- Laveur ou (Tour de lavage)
- Pompe de lavage
- Tamiseuse ou (Machine de criblage)
- Enrobeuse ou (Machine d'enrobage)
- Machine de conditionnement automatique
- Palettiseur robotisé
- Pureté : ≥ 99,8 % en poids
- Teneur en eau : 0,2 % en poids
- Pression limite : 1,2 à 1,4 MPa(g)
- Température : environ –18 °C
- Concentration : 60 à 62 % en poids
- Température : 40 °C
- Pression : 0,7 MPa(a) (avant l'entrée du réacteur)
- Chlorures (Cl⁻) : ≤ 1 ppm
- Acide nitreux (HNO₂) : ≤ 100 ppm
- SiO₂ : ≤ 1 ppm
- Aspect : poudre jaune clair
- Masse volumique apparente : 390 kg/m³
- Humidité : < 7 %
- Conditionnement : sac de 20 kg
- Pression : 0,7 MPa(G)
- Point de rosée : -40 °C (à pression atmosphérique)
- Teneur en huile : ≤ 8 ppm (en poids)
- Teneur en poussières : ≤ 1 mg/m³ (taille de particule ≤ 3 μm)
